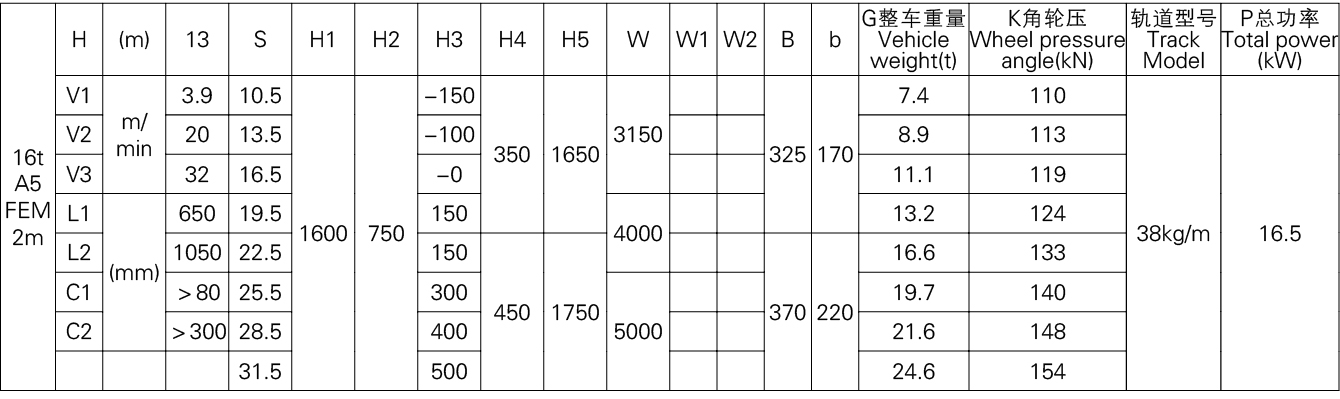

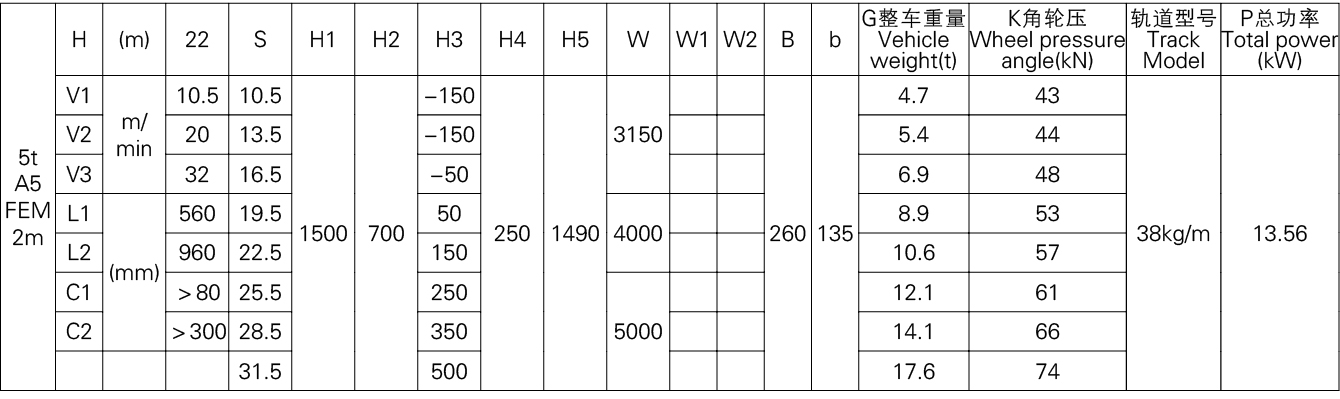

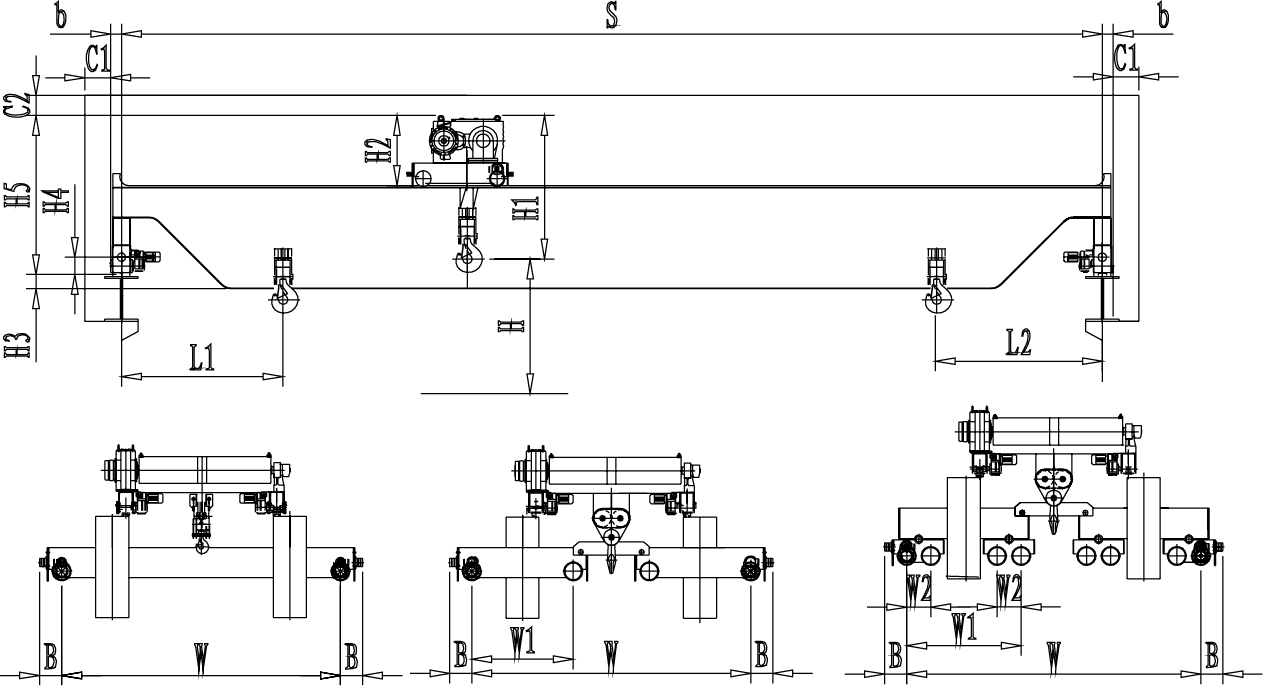

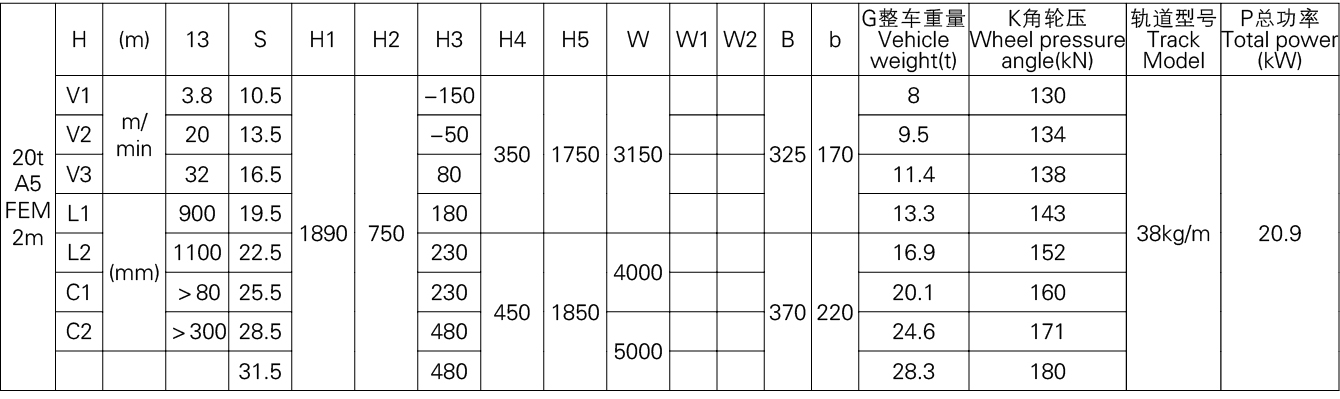

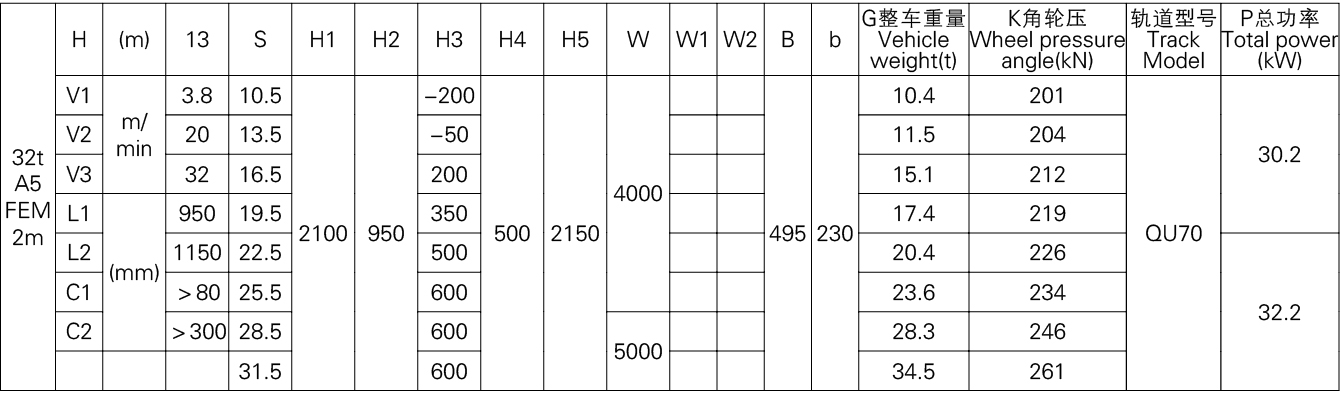

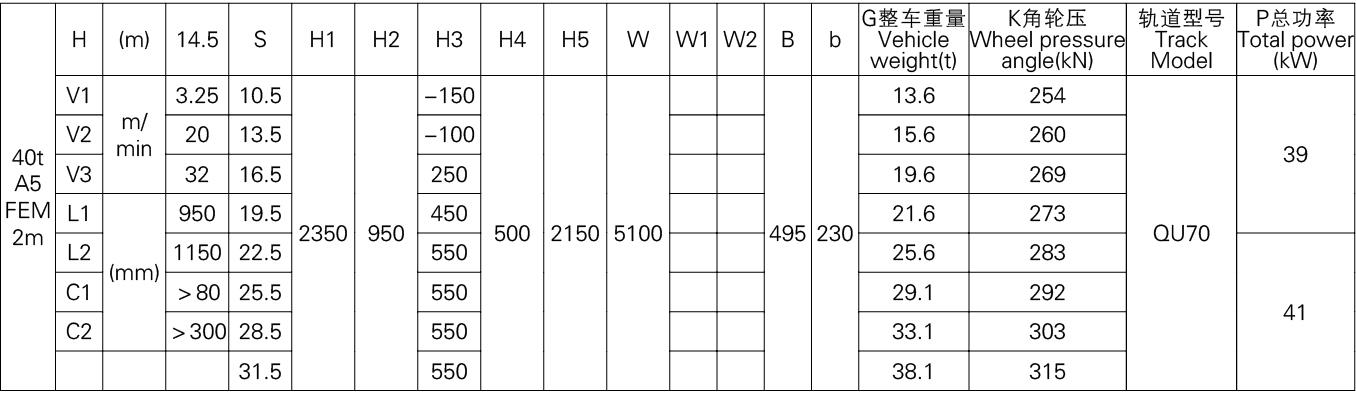

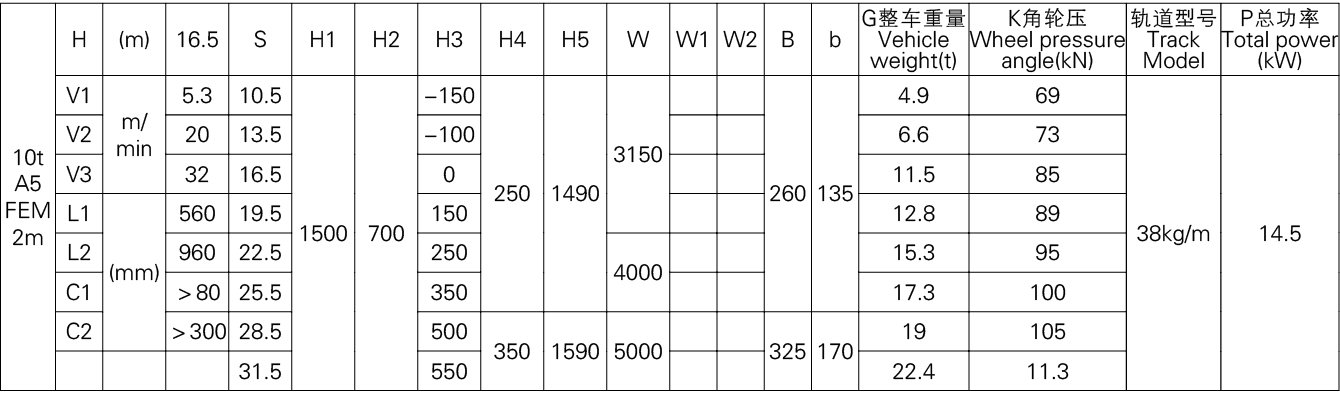

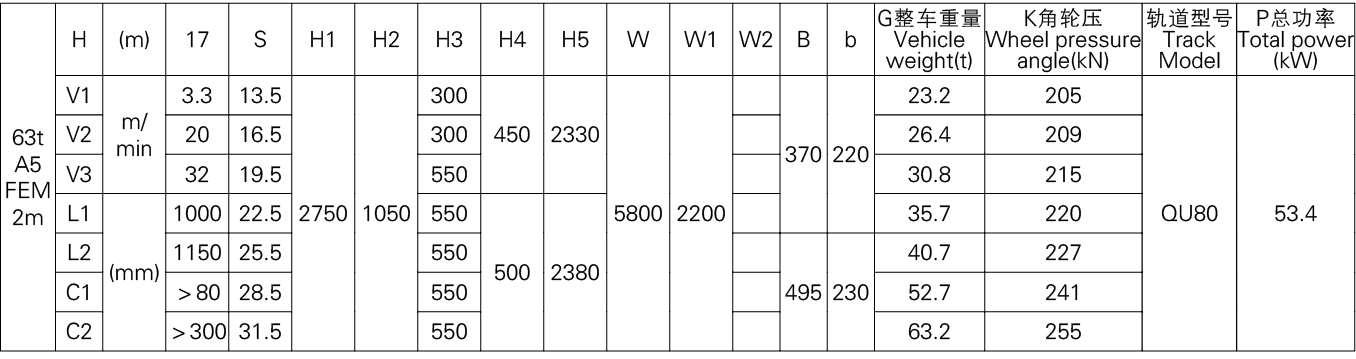

H-起升高度 Hoisting height
V1-起升速度 Hoisting speed
V2-小車運行速度 Traveling speed of trolley
V3-大車運行速度 Traveling speed of crane
L1-起重機左極限 Left limit of crane
L2-起重機右極限 Right limit of crane
C1-起重機兩端極限 Minimum limit of both ends
C2-起重機頂部極限 Minimum limit of top of crane
S-起重機跨度 Crane span
H1-起重機小車鉤心到頂部的距離 Distance between core of hook and its top
H2-起重機小車的高度 Height of trolley
H3-起重機底部到大車軌道面的距離 Distance between the bottom of crane and crane rail plane
H4-起重機緩沖器到大車軌道面的距離 Distance between buffer of crane and crane rail plane
H5-起重機頂部到大車軌道面的距離 Distance between the top of crane and crane rail plane
W-起重機外兩個車輪之間的距離 Distance between two outmost wheels of crane
W1-起重機一角外兩個車輪之間的距離 Distance between two outmost wheels of one corner of crane
W2-起重機臺車兩個車輪之間的距離 Distance between two wheels of trolley
B-起重機外車輪距離緩沖器端部之間的距離 Distance from the outmost wheel to ends of buffer
b-起重機端部距離大車軌道之間的距離 Distance from ends to rail of crane
G-起重機整車的重量 Overall weight of crane
K-起重機大輪壓 Maximum wheel pressure of crane
P-起重機總的功率 Total power of crane
選型說明
1、本產品系列表僅列出了常用的基本的規格起重機，工作級別為A5(FEM 2m)時的標準跨度，沒有副鉤的室內用起重機。客戶根據需要可以提出相應的要求。
2、本系列也可以增加副起重機構，也可以增加輕載時速度加倍的設置，一般主副的設置為4:1，也可以根據客戶的要求設定。囚設置副鉤則起重機的總重及輪壓會有所增加。
3、表中的尺寸，重量，輪壓供客戶訂貨時參考，如果客戶的需要條件發生變化，如工作級別，速度，起升高度有變化時，相應的參數，尺寸，重量，輪壓等都會發生變化，實際的參數，質量，輪壓以合同的要求為準。
4、表中列出的起升速度，大小車速度為標準值，可以根據客戶的需求做相應的調整。
5、技術參數及尺寸會因?yàn)榧夹g(shù)的改進或者升級有所變化，如有疑問的話可以和公司技術部聯系。

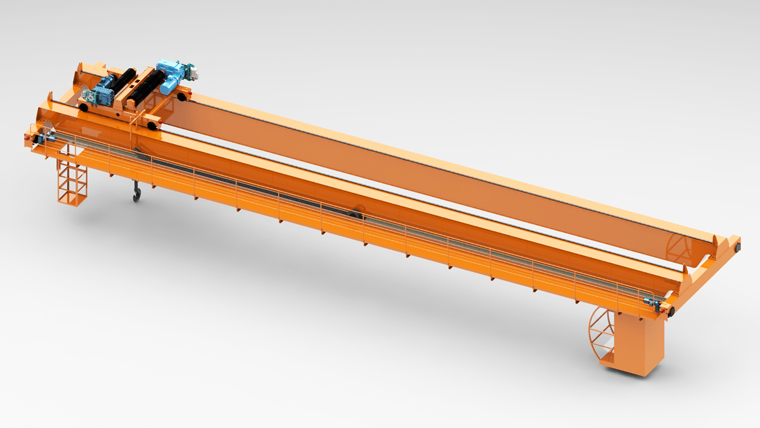

結構特點：

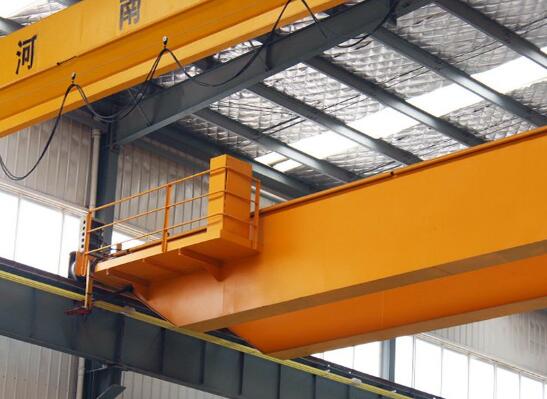

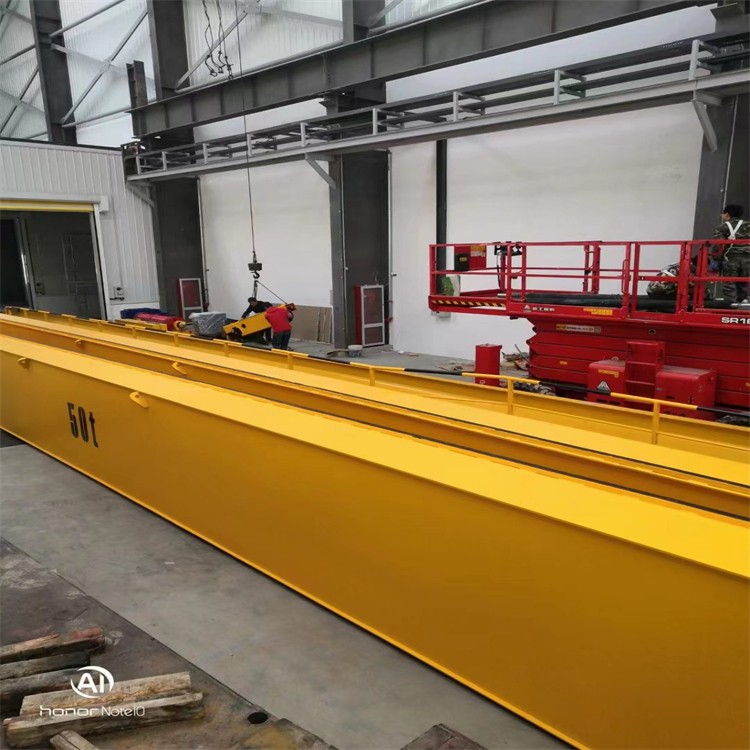

主梁：一般采用方箱形或 H 型鋼結構設計，主焊縫均進行無損探傷，鋼板材料常為 Q235B。與傳統起重機一樣，所有鋼板進行拋丸預處理，達到 Sa2.5 級標準化，多由自動焊機進行焊接。
端梁：為矩形鋼管或鋼板焊接成型，成型后在數控機床一次定位加工，以確*尺寸精度和配合公差。每個端梁配有雙輪緣的車輪、緩沖器和防出軌保護裝置。主梁和端梁采用強度高螺栓連接，整機精度和運行平穩。雙梁起重機還會在沿主梁方向大車驅動側布置維修平臺。
性能優勢：
降低投資成本：具有重量輕、輪壓小、設備高度低、結構緊湊等特點，可降低廠房高度，減小承軌梁等部件尺寸與承載能力要求，降低對軌道、供電滑線的要求，使用戶在廠房及起重設備方面的綜合投資降低。
組合性好：采用標準化、模塊化設計，產品系列全。起重量覆蓋范圍廣，可達 6.3t-400t，工作級別為 M3-M7，起升速度有多種可選，小車運行速度變頻可調，起升高度覆蓋 9m-60m，能滿足客戶多種其它工況需要。
安*可靠：依據中國相關標準及 FEM《歐洲起重機設計規范》進行設計，對關鍵機構進行優化，對安*部件嚴格計算。選用優質名品部件，如 ABB、SEW 等品牌。同時具備完善的安*保護措施，包含行程限位、過載限位等，還可根據需求選擇電子防搖等功能。
運行性能優良：應用變頻技術，起升機構可無沖擊啟動、零速制動，解決了起升沖擊載荷大等缺陷；運行機構可實現無沖擊起制動，多驅動平滑同步加減速，運行平穩，可降低對起重機和廠房結構的沖擊，相關部件受力狀況改善，工作壽命延長。運行噪音通常低于 74dB，改善了操作人員的工作環境。
維護成本低：采用模塊化設計和優良的關鍵部件，無故障工作時間大幅提升，易損件更換周期增加，相比傳統起重機，在相同起重量、跨度和工作級別下，能耗能降低 30% 以上，可節約運行成本。
智能化程度高：可集成智能監控器、電子防搖擺、遠程監控等功能，還預留多種功能接口，客戶可根據需要通過預留接口增加各項功能，方便快捷滿足工況需求。
應用范圍：廣泛應用于機械制造、汽車制造、鋼鐵、倉儲物流、電力等行業，可用于車間內零部件的吊裝轉運、倉庫貨物的裝卸堆垛等多種場景。
