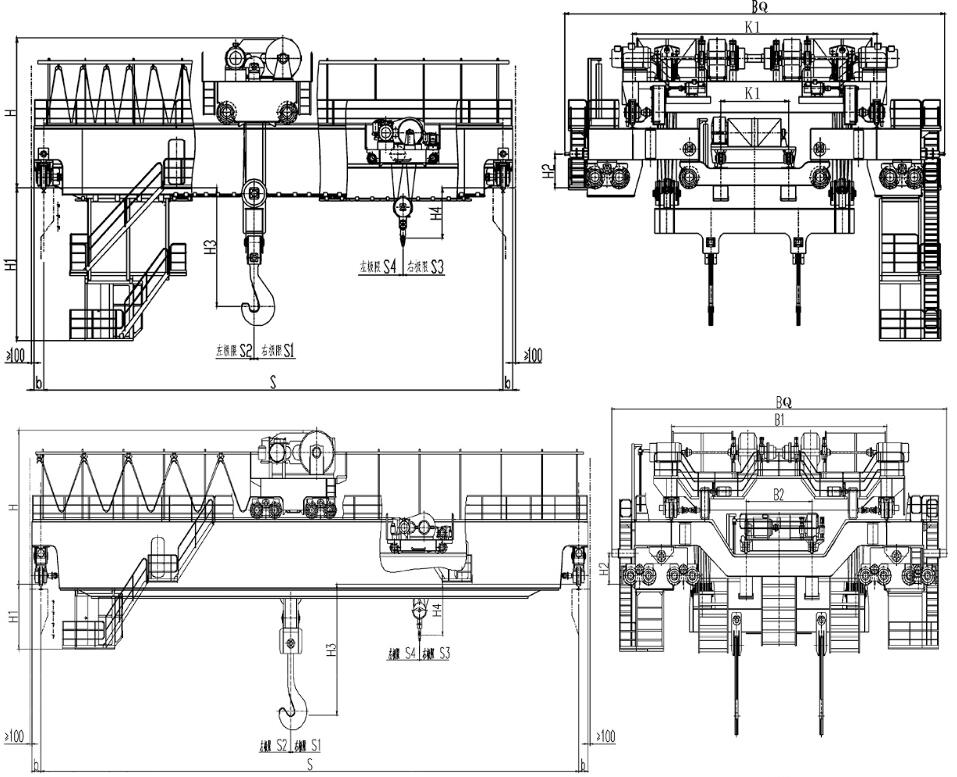

QDY吊鉤橋式鑄造起重機主要用于吊運熔融金屬的冶金、鑄造等場所，整機工作級別為A7，在主梁底部加設隔熱層裝置。起重機裝配與試驗符合國家質量監督檢驗檢疫總局所發的質檢辦特[2007]375號文件。其它吊運熔融的非金屬物料和吊運熾熱固態金屬的場所也可參照選用。(注：以下圖中H0為大車緩沖器增加的高度。H0≤250)
環境條件：
1、起重機的電源為三相交流，額定頻率為50HZ，額定電壓為380V；
2、工作環境溫度為-10~+60℃；
3、在+40℃的溫度下相對濕度不超過50％；
4、如超過上述要求，根據用戶需要按訂貨合同條款執行。
訂貨須知：
用戶在定貨或簽訂合同時，*須將本機的基本參數(額定起重量、起升高度、跨度等)描述清楚，以便提供滿足工況要求和工作條件的產品。

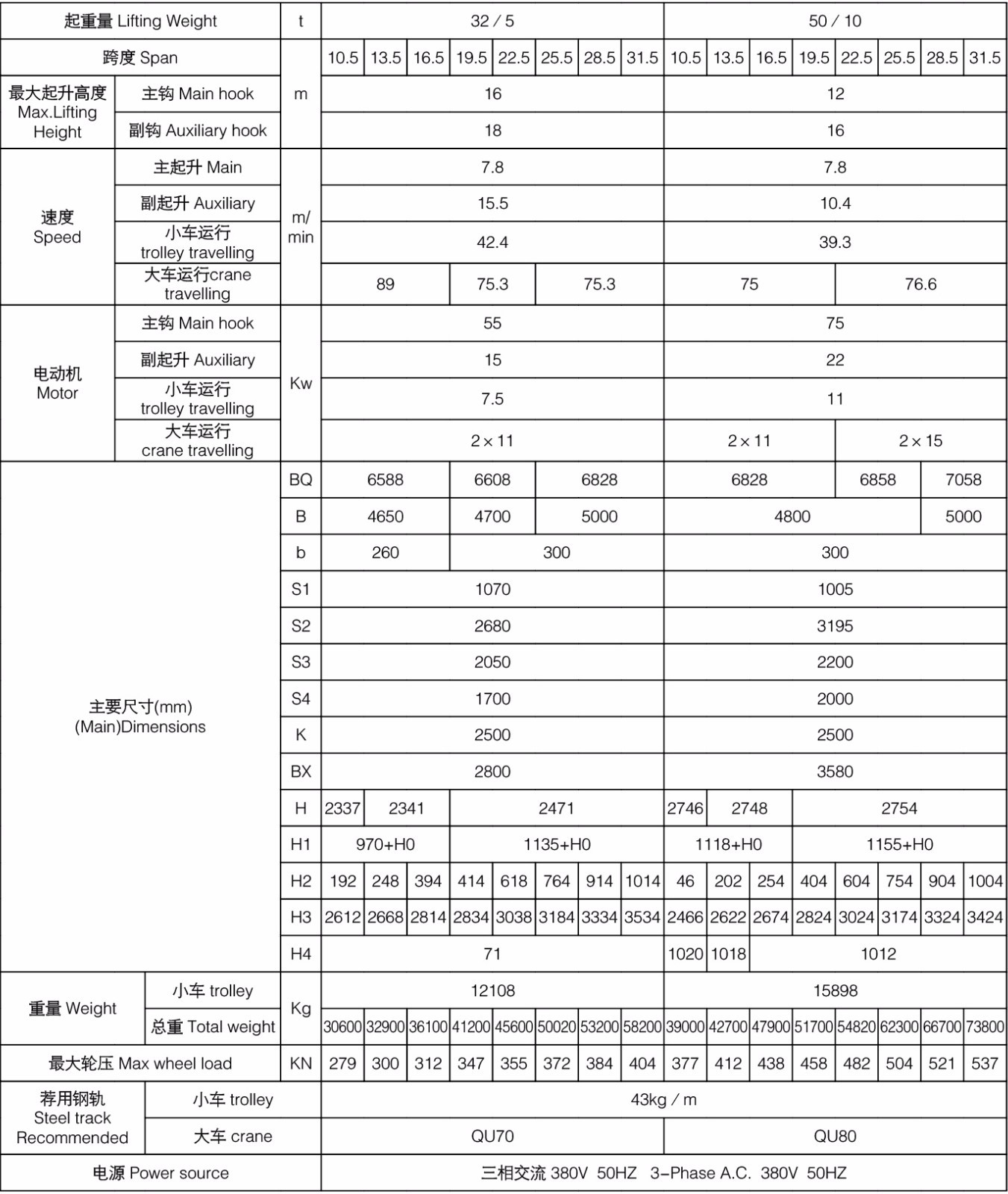

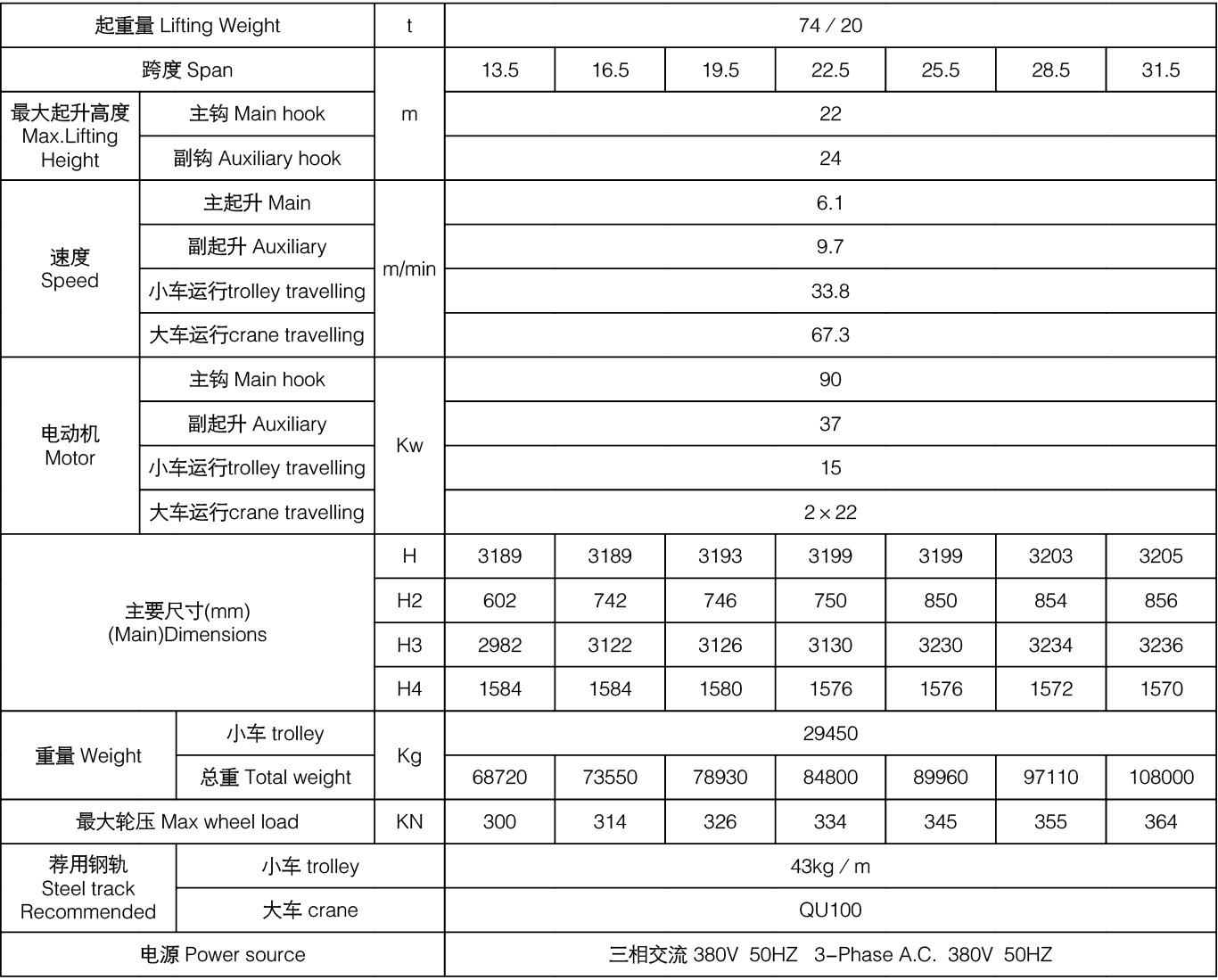

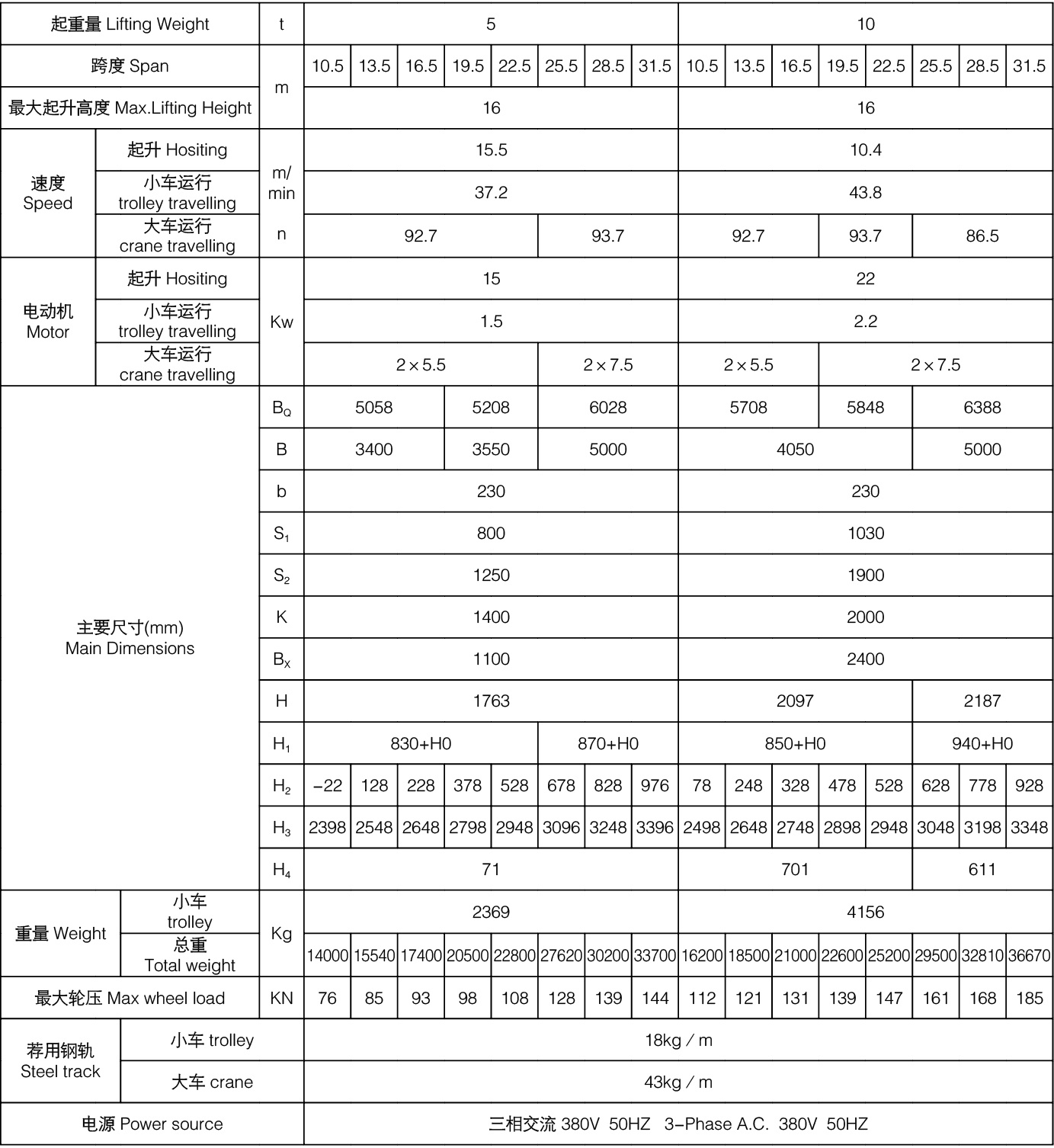

QDY 型 5~74 噸吊鉤式鑄造起重機介紹
重要結構與安*設計

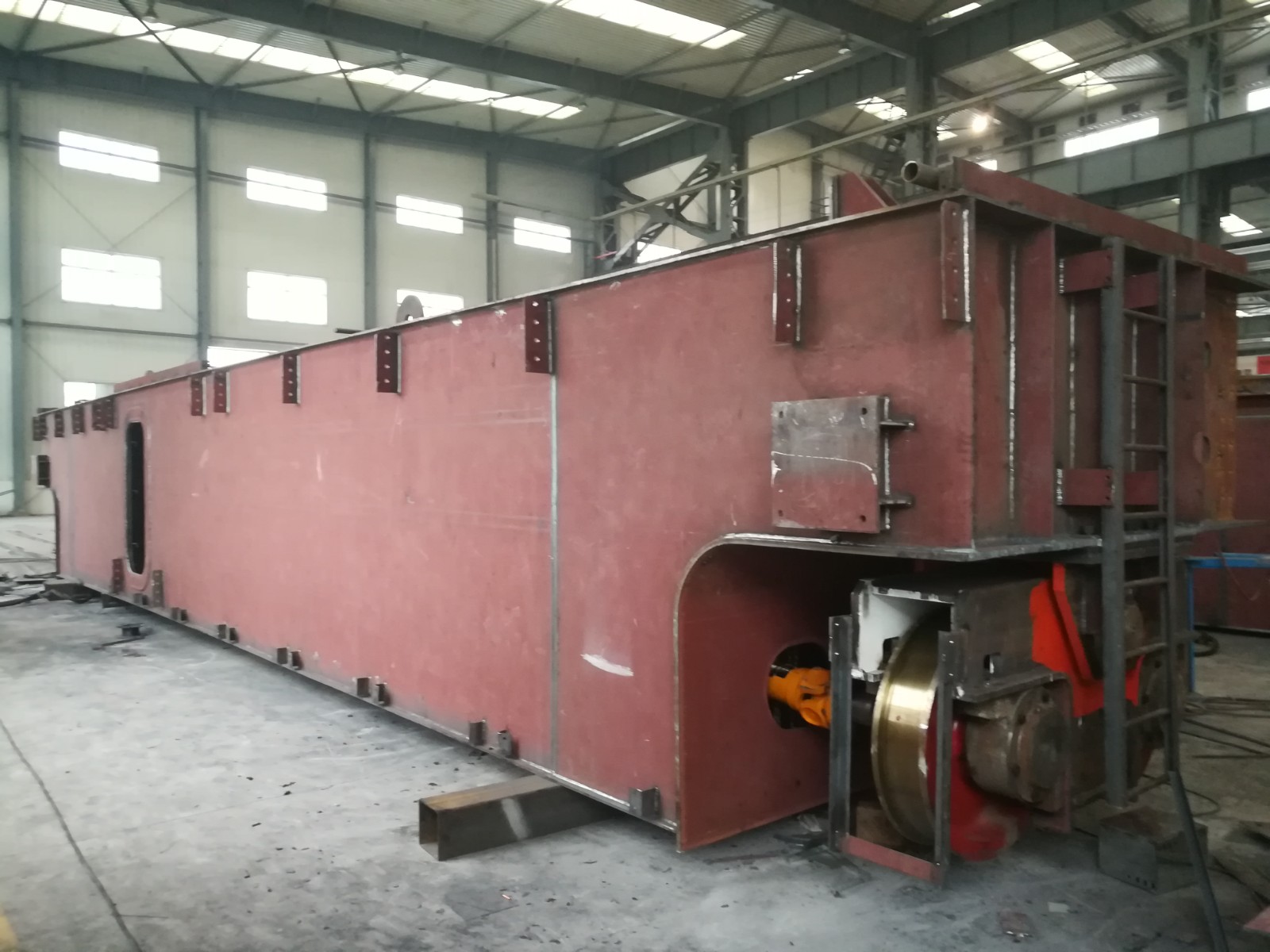

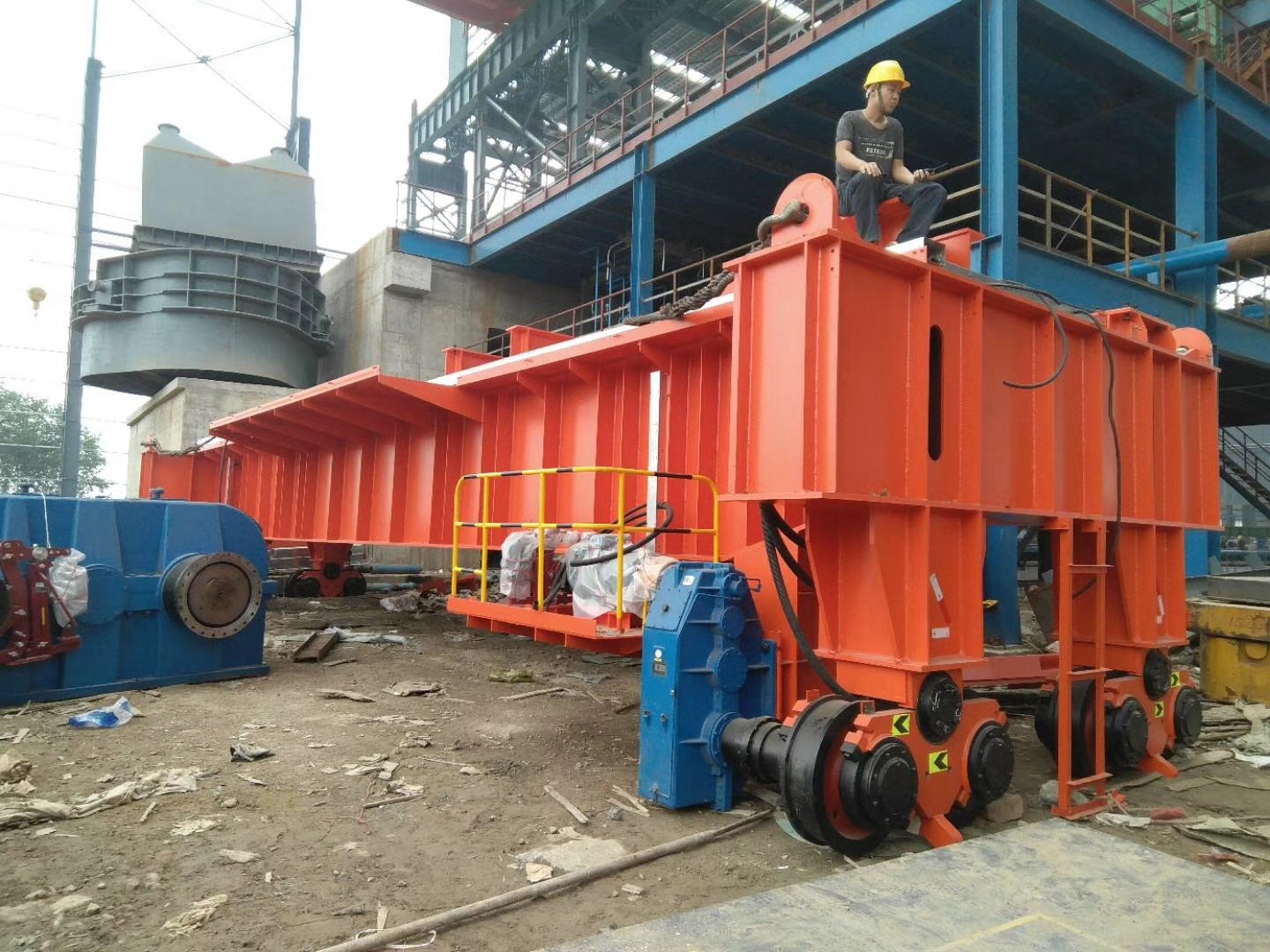

強化型雙主梁橋架：采用 Q355B 或更強度高耐熱鋼材焊接成箱型主梁，整體結構經過高溫應力處理，能承受 600℃以上環境溫度的長期影響。橋架剛度大，撓度控制在 L/1000（L 為跨度）以內，避免因重載或溫度變形導致運行不穩；跨度通常為 10~30 米，適配不同鑄造車間布局。
專用起升機構：
主鉤起重量 5~74 噸，配備雙電機、雙減速器、雙制動器的 “三重冗余” 設計，任一部件故障時，其余部件可緊急制動，預防重物墜落。

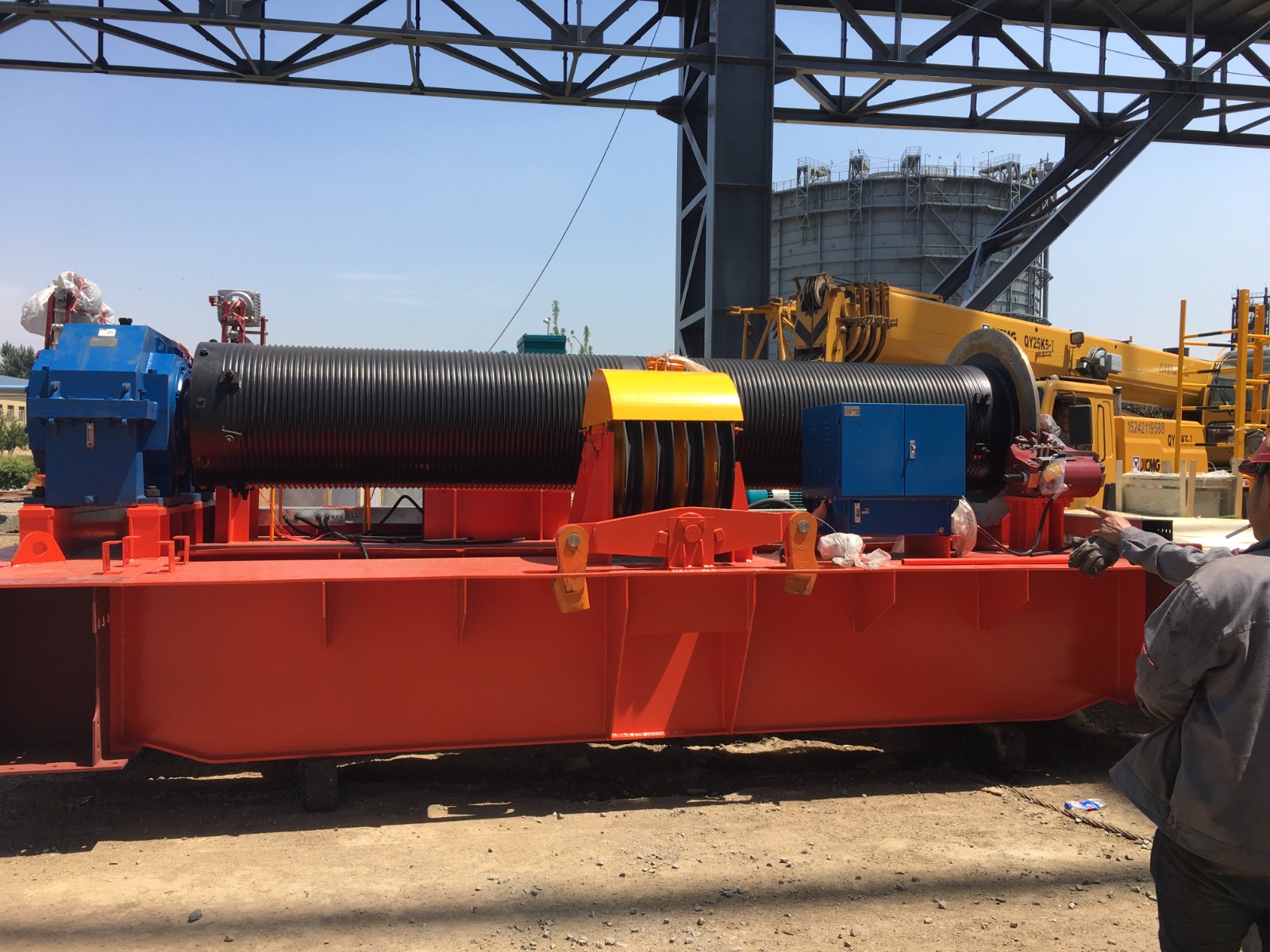

卷筒采用耐高溫合金材料，纏繞防高溫鋼絲繩（表面涂覆陶瓷涂層，耐溫≥300℃），配合封閉式滑輪組，減少高溫?zé)焿m對繩索的侵蝕。
起升速度分為低速（1~3m/min，用于熔融金屬平穩吊運）和高速（5~10m/min，用于空鉤返程），滿足不同作業階段需求。
抗高溫防護系統：
起升機構和電氣元件外側加裝隔熱罩（采用硅酸鋁纖維材料），隔絕熔融金屬的輻射熱（可降低環境溫度 50% 以上）。
司機室為密封式隔熱結構，配備強制通風和空調系統，確*操作人員在高溫環境下的舒適性與安*性。
運行機構：
大車運行采用耐高溫電機，配合防塵制動器，運行速度 10~20m/min，確*橋架在多塵環境下的平穩移動。
小車運行軌道采用防燙處理，車輪組配備耐高溫潤滑脂，避免因高溫導致潤滑失效。
主要特點
適用場景
鋼鐵廠、鑄造車間：吊運鋼水包、鐵水包至澆注工位，或轉運高溫鑄坯至冷卻區。
壓鑄行業：搬運鋁合金、銅合金等熔融金屬及壓鑄模具。
熱處理車間：吊裝需高溫處理的工件（如淬火、退火件）。
注意事項
操作人員*須經過鑄造起重機專項培訓，熟悉高溫作業風險及應急處理流程（如漏包、鋼絲繩斷裂的緊急應對）。
每日作業前需檢查制動器性能、鋼絲繩磨損、隔熱罩完整性，確*安*裝置 有效。
嚴禁超載或斜拉吊運熔融金屬，起升高度需預留足夠安*距離（距地面或設備≥1.5 米）。
設備需定期進行高溫環境下的負荷試驗（每年至少 1 次），確*結構和機構在額定工況下的穩定性。
