重要結構與組成

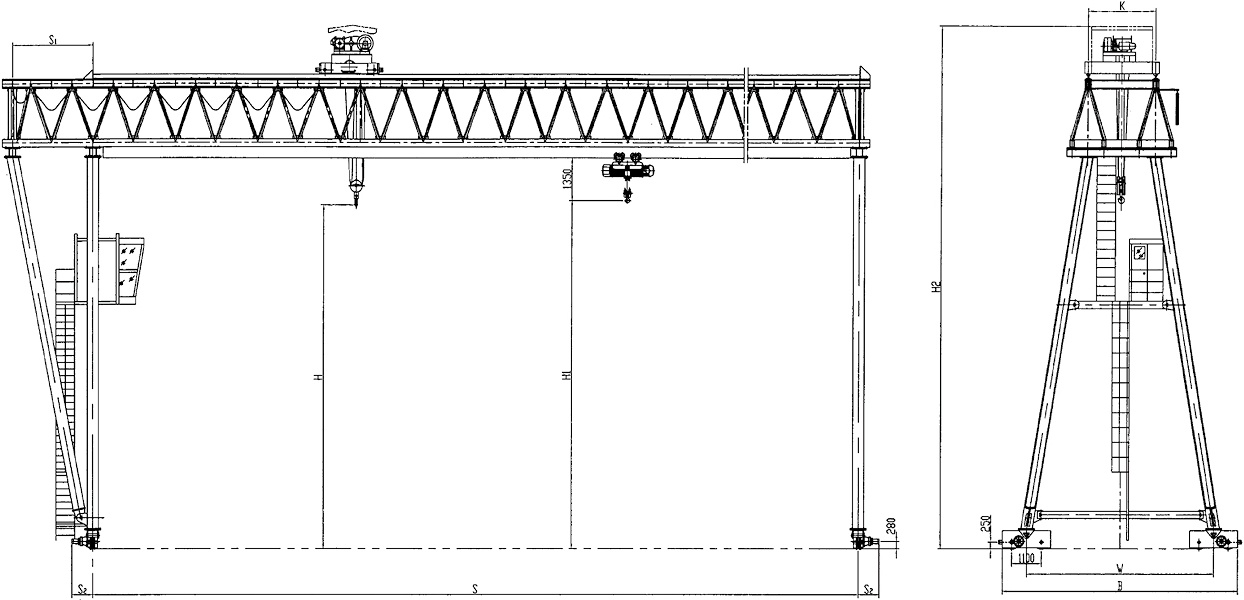

門架結構：由兩根高大的支腿（通常為箱型焊接結構）和頂部橫梁組成，形成 “門” 字形框架，支腿底部配備行走輪或軌道，可沿地面軌道縱向移動（部分型號為固定軌道式，僅起升和橫向微調）。門架高度需滿足預制梁的起吊高度及架梁時的凈空需求，通常在 10-30 米之間。
起升機構：配備多組性能高卷?yè)P(yáng)機（根據梁體重量配置 2-4 臺），通過鋼絲繩連接專*吊具（如扁擔梁、吊鉤組），實現預制梁的垂直升降。起重量根據梁體規格而定，常見為 50-500 噸，部分型提梁機可達 1000 噸以上，以適應 30 米以上大跨度箱梁的吊裝。
運行與微調機構：
大車運行：驅動門架沿地面軌道縱向移動，采用低速大扭矩電機，配合制動系統，確*重載狀態下的平穩運行（速度通常為 0.5-3m/min）。
橫向微調：部分型號在橫梁上設置小車運行機構，可實現吊具橫向微調（位移量 ±500mm），便于預制梁的*準對位存放或裝車。
控制系統：采用 PLC 同步控制技術，確*多組卷?yè)P(yáng)機起升速度一致，避免梁體傾斜；操作方式為控制室聯動控制，配備顯示屏實時顯示起重量、高度、運行速度等參數，同時具備過載保護、緊急停止、限位報警等安*功能。
主要特點
適用場景

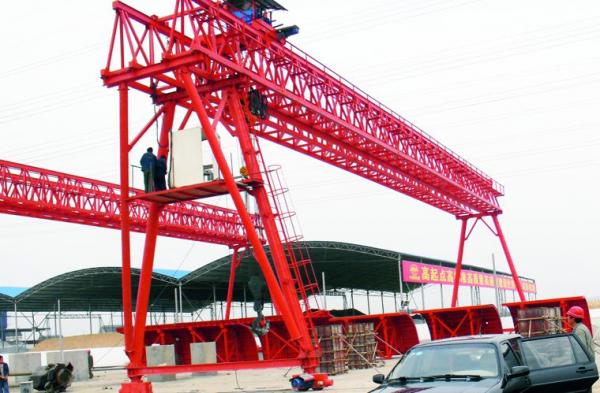

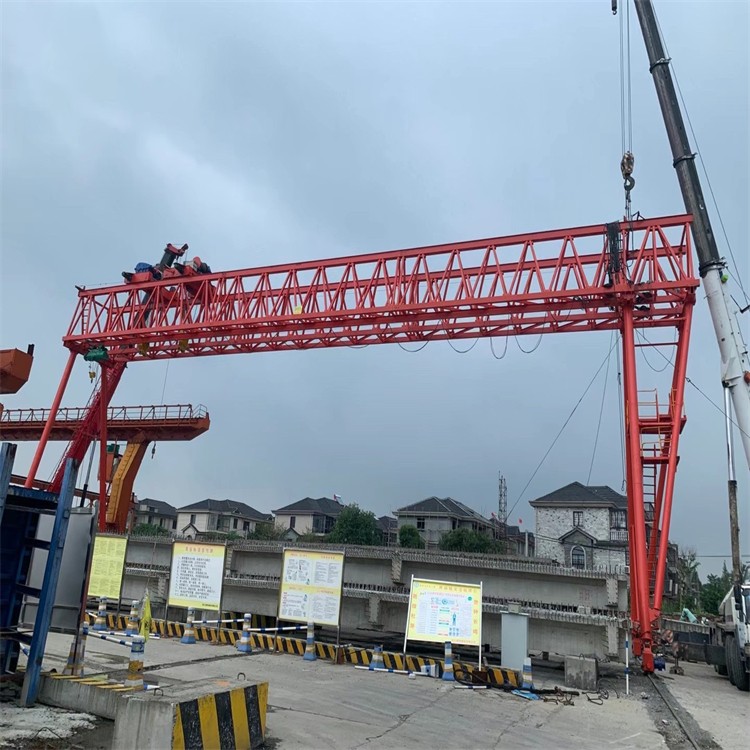

預制梁場：將生產完成的預制梁從澆筑臺座吊運至存放區，或從存放區轉運至運梁車。

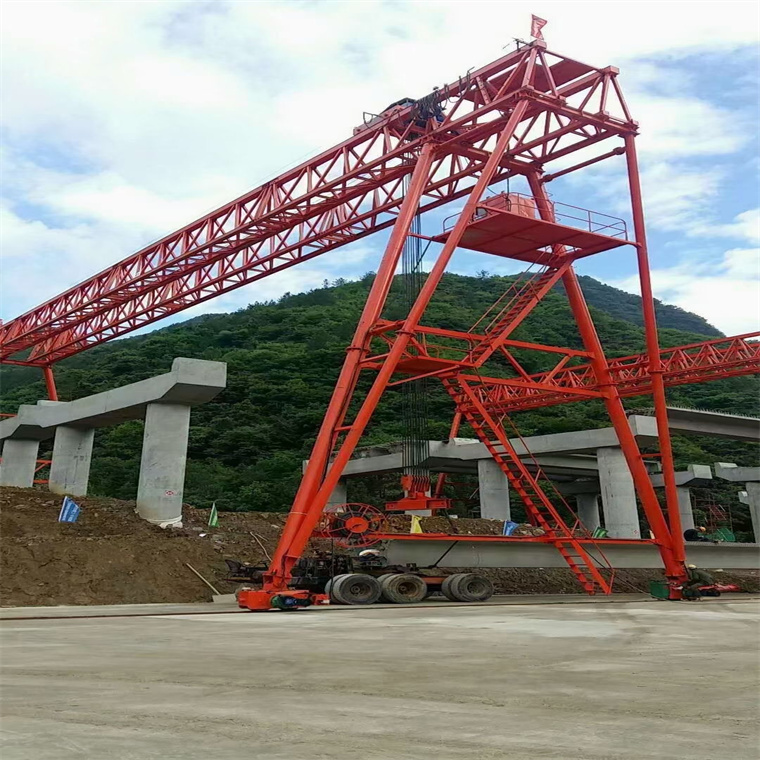

架梁現場：配合架橋機，將運梁車運輸?shù)念A(yù)制梁吊裝至架橋機上，完成 “提梁 - 喂梁” 環節。
大型構件廠：用于其他重型混凝土構件（如橋墩預制塊）或鋼結構件的吊裝轉運。
注意事項
作業前需檢查軌道基礎穩定性、鋼絲繩磨損情況、制動系統靈敏度，確*設備處于完好狀態。
起吊時*須梁體水平，避免單側受力導致梁體開裂或設備傾覆。
操作人員需經專注培訓，熟悉同步控制邏輯，嚴格遵守 “重載低速、輕載平穩” 的操作規范。
設備需定期進行結構探傷（尤其是焊接部位）和性能檢測，確*長期強度高作業下的安*。
